محل منبع: | چین |
گواهی: | ISO,CE |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | بسته های صادراتی استاندارد موارد چوبی |
زمان تحویل: | 5-7 روز کاری |
شرایط پرداخت: | T / T ، Western Union ، MoneyGram |
قابلیت ارائه: | 200-500 مجموعه / ماه |
نام: | دستگاه مارک با لیزر 300W YAG | قدرت لیزر: | 300W (400W و 500W اختیاری) |
---|---|---|---|
طول موج لیزر: | 1064nm | روش خنک کننده: | خنک کننده آب |
دستگاه دوار: | بله ، جدول می تواند دستگاه دوار را اضافه کند | جوش گرد: | آره |
نوع لیزر: | لیزر YAG | مواد جوشکاری: | تمام فلزات |
محدوده سکته مغزی جدول X و Y: | 300 * 200 میلی متر (قابل تنظیم است) | روش جوشکاری: | دستگاه X ، Y ، Z و اتوماتیک دوار |
روش کنترل: | کنترل نرم افزار XYZ و دستگاه دوار | پشتیبانی از تجهیزات جوشکاری: | بله ، می توانیم وسایل را طراحی کنیم |
برجسته: | Stainless Steel YAG Laser Welding Machine,1064nm Automatic Laser Welding Machine,300W YAG Laser Marking Machine |
دستگاه جوش لیزری استیل ضد زنگ سریع و سریع YAG
مزایای :
1) سرعت سریع ، عمق زیاد و تقریباً بدون تغییر شکل.
2) در اتاق یا شرایط ویژه تجهیزات جوشکاری و جوشکاری.به عنوان مثال ، یک لیزر ساده توسط میدان مغناطیسی.پرتو جبران نمی شود. لیزر در خلاء ، هوا و مقداری گاز موجود در محیط می تواند لحیم کاری را اعمال کند ، و شیشه یا پرتوی مواد شفاف را به جوشکاری منتقل می کند.
3) آیا می توان مواد ذوب دشوار مانند تیتانیوم ، کوارتز و غیره را جوش زد. آیا می توان ماده ایزومریسم را با کیفیت مناسب جوش داد.
4) چگالی توان بالا پس از تمرکز لیزر. پس از جوشکاری قطعه با قدرت زیاد ، نسبت عمق می تواند 5: 1 باشد ، تیپ تاپ می تواند تا 10: 1 باشد
5) قابل استفاده برای جوشکاری کوچک است.پرتو لیزر به یک نور متمرکز شده است و می توان از موقعیت یابی دقیق در تولید انبوه استفاده کرد ، یک قطعه کوچک را به صورت خودکار در گروه جوشکاری قرار داد.
6) برای جوشکاری مناطق غیرقابل دسترسی ، چنین جوشکاری از راه دور ، با انعطاف پذیری تماس بگیرید.

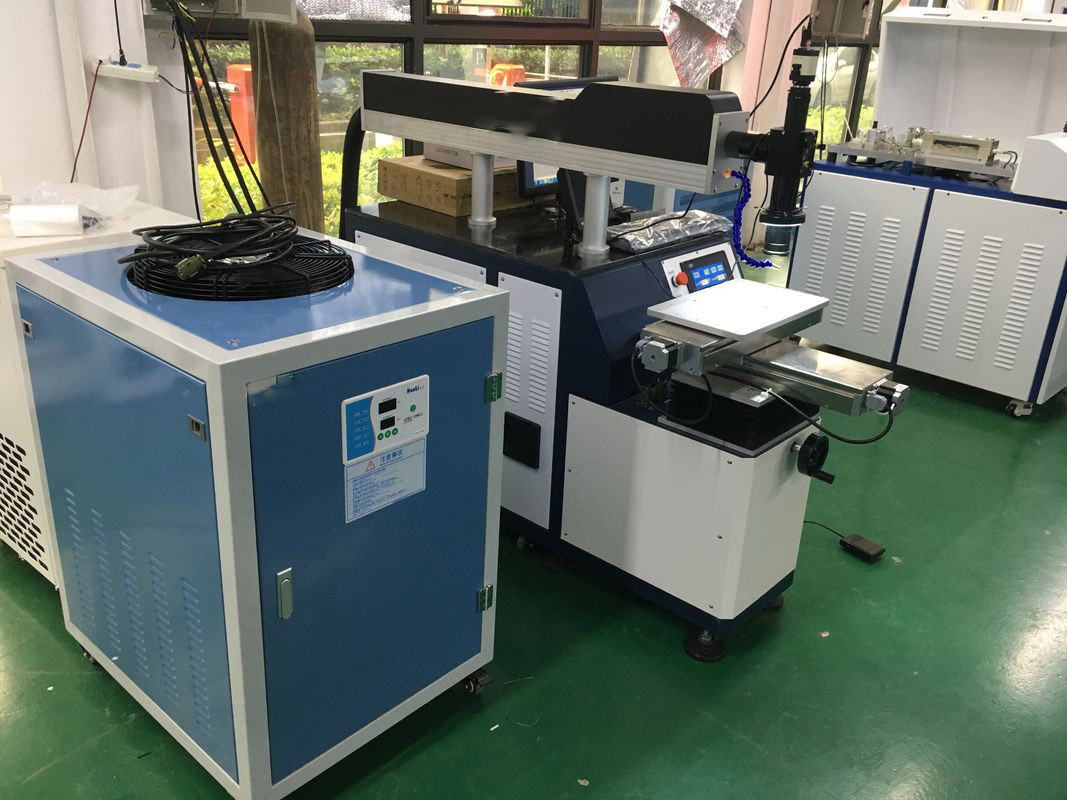

دستگاه شامل جزئیات قطعات
این تجهیزات شامل منابع لیزر (محفظه آبکاری طلا) ، منبع تغذیه لیزر ، سیستم خنک کننده ، سیستم موقعیت یابی لیزر ، سیستم فوکوس ، سیستم اتصال دو محور ، سیستم کنترل کامپیوتر صنعتی ، سیستم مانیتور CCD و غیره می باشد.
استاندارد فنی اصلی دستگاه
1) منبع تغذیه لیزر
قدرت لیزر مدار یا مدار اصلی ، بر اثر مدار یا مدار کنترل ، مدار حفاظت ، با یک جریان و وسیله ای برای محافظت از ترافیک ، جریان ، عرض و فرکانس را منتقل می کند.قدرت همچنین ساخته شده است که توابع موج را می توان بر اساس نیاز به تنظیم شکل موج خروجی ، برای مواد دزدی مختلف تنظیم کرد.قدرت پانل عملکرد فعلی و عرض و فرکانس ، کارکرد آن عملکرد.شاخص های خاص آن به شرح زیر است:
منبع تغذیه ورودی: سه فاز / 50 هرتز / 40A 380v ± 5
امتیاز منبع تغذیه: 15KW
پالس کار فعلی 0-500A
حد ناپایداری منبع تغذیه: ≤ 5 ≤
2) منبع لیزر:
منابع لیزر حفره چینی طولانی مدت از انگلیس را تصویب می کنند (عملکرد بالا ، پایداری در برابر حرارت ، مقاومت در برابر خوردگی ، تبدیل زیاد برق عکس. حالت پرتو خوب ، می تواند به ادامه کار دست یابد) ، دو لامپ Xe و حفره لیزری تک.
3) سیستم خنک کننده
منابع لیزر باید با آب خالص آب مقطر باشد.
سیستم خنک کننده دمای آب ، به دلیل پلیس و عملکرد محافظ.
گردش به روش جالب:
دامنه کنترل دما: 20-25 درجه سانتی گراد
پایداری دما: 10c
جریان آب خنک کننده: 20-35 لیتر در دقیقه
محافظت در برابر خرابی: قدرت لیزر با زنجیره ای برای جریان و محافظت از گرمای بیشتر
قدرت خنک کننده: 5P
برای استفاده از حفاظت از آب:> 3 ماه
4) سیستم موقعیت یابی لیزر:
از نور لیزر نیمه رسانا به عنوان دستورالعمل برای سیستم نوری هنجارها استفاده می کند و به منظور نشان دادن موقعیت استفاده می کند.
5) سیستم نوری و فوکوس:
اتخاذ خروجی تک لیزر ، فوکوس جوشکاری F = 100 میلی متر (f = 80/120 / 150mm اختیاری)
اندازه Facula: 0.2-1.5mm ، سیستم Illum و همان وسیله محافظت از گاز در محور را مطابقت دهید.
6) سیستم مانیتور CCD:
همان سیستم مانیتورینگ محور را اتخاذ کنید ، (ال سی دی سیاه و سفید 9.2 اینچی مطابقت دهید) ، 20 برابر چندین برابر.
کاربردهای صنعتی:برای صنعت ارتباطات سیار ، هنر و صنایع دستی و جواهرات ، و قطعات الکترونیکی ، ظاهر سنسور ، ماشین آلات دقیق ، سخت افزار ، قطعات یدکی ماشین و غیره
مواد کاربردی:فولاد ضد زنگ ، فولاد کربن ساده ، فولاد آلیاژی: جوشکاری و فولاد ضد زنگ ، فولاد بین جوشکاری و استیل ضد زنگ فولاد کم کربن ، فولاد ضد زنگ -310 316 ، فولاد آلیاژی و 347 نیکل ، سطوح مختلف نیکل ، تیتانیوم ، نیکل ، قلع ، مس ، آلومینیوم ، نیوبیوم ، طلا ، نقره فلز یا آلیاژ همان فلز برای جوشکاری.مس و نیکل ، تیتانیوم ، مس و نیکل ، تیتانیوم ، تیتانیوم ، مولیبدن ، برنج ، مس و فولاد کم کربن ، مس ، فلز برای جوشکاری.
مورد کاربرد: دستگاه جوش لیزری به طور گسترده ای در پوسته های فلزی باتری تلفن همراه ، جوشکاری ، جوشکاری قاب شیشه ای ، جوش صفحه کلید ، جوش فولاد سیلیکون و استیل ضد زنگ در جوشکاری ، مبلمان و خلاء ، فنجان ، کاسه ، درب و دسته و جرقه های جرقه ، فیلتر ، گریس استفاده می شود. ، یک لوله گرمایش و غیره
مدل | ST-TW300 / ST-TW400 / ST-TW500 / ST-TW600 (اختیاری) |
طول موج | 1064nm |
منابع پمپ | لامپ دوگانه Xe |
حداکثر قدرت | 300W (400w 500w 600w 600 اختیاری) |
حداکثرانرژی تک پالس | 60J |
عرض پالس | .0 0.1 0.1 20.0 میلی متر |
فرکانس توالی | ~ 200 هرتز |
اندازه نقطه جوش | 0.2 ~ 1.5 میلی متر |
عمق جوشکاری | 0.1 0.1 میلی متر |
جوش توالی | 15 میلی متر در ثانیه |
مشاهده سیستم | مانیتور CCD |
تثبیت موقعیت | نشانه نور قرمز |
سیستم خنک کننده | خنک کننده آب |
قدرت خنک کننده | 3P |
اندازه پیکربندی | 1800 میلی متر * 1000mm * 2000mm |
نیاز به برق | 15kW ، سه فاز |
مورد نیاز منبع تغذیه | 380V ± 10٪ ، 50Hz ، 40A |
شرایط محیط کار:
1) در دمای اتاق استفاده می شود
2) برق مورد نیاز برق: سه فاز 380V ; 50 هرتز.
3) شبکه منبع تغذیه: 5٪، ، نوسان در خط با شبکه بین المللی است.دامنه 5٪ بیشتر و با یک جریان اتوماتیک و ثابت.
4) در نزدیکی نصب نباید تداخل الکترومغناطیسی قوی داشته باشید.نصب با جلوگیری از ایستگاه رادیویی یا راه اندازی ایستگاه های رله.
5) پایه های آن کمتر از دامنه ارتعاش: 50um ، کمتر از 0. 05 گرم کمتر از 3 است. برای جلوگیری از تمیز کردن تعداد زیادی از این دستگاه های ماشین آلات در نزدیکی.
6) تجهیزات مورد نیاز برای اطمینان از عدم وجود گرد و غبار دود ، جلوگیری از ساییدگی و ساینده فلز گرد و غبار برای محیط کار جدی.
7) بعضی از محیط ها باید برای جلوگیری از ایستادن کف و تقویت سپر و غیره باشد.
8) کار آب برای خنک کردن نیازهای آب ، استفاده از آب مقطر یا استفاده از آب شیر و آب معدنی برای یون فلزی بالاتر یا آب معدنی دیگر ممکن است.
